リーフ、単品売り  3,388円(税込み) 個

外 観

上 面( 部品面 )

下面(半田面 )

概 要

開発時に使用するリーフです。AVR MCU へのスケッチ書き込みやシリアルモニタを使用する場合に使用します。USB-UART変換ICとしてFTDI製FT232RQを搭載しています。USBのVBUS(5V)から降圧電源回路により3.3Vに変換し、各リーフにVBUSと3.3Vを供給します。

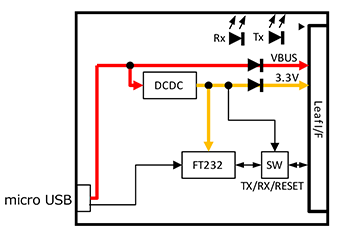

ブロック図

  • 表示・操作
    • LED:USB RX 用
    • LED:USB TX 用
  • 入出力
    • maicro USB
  • 電 源
    • 3.3V( 出力 )
    • VBUS( 出力 )

コネクタ・ピンアサイン

  • 注 記
    • LED(DS120):FT232RQ が制御でUART TX 通信によるプログラム書き込み時に点滅します。
    • LED(DS121):FT232RQ が制御でUART RX 通信によるプログラム書き込み時に点滅します。
Name Function
D0 TXD:UART 送信
D1 RXD:UART 受信
RESET リセット
3V3 3.3V 出力( 他のリーフへの供給 )
VBUS VBUS 出力
GND GND

技術資料

技術資料は必要により更新をおこなっています。GitHub(*)内のドキュメントにリンクしている場合があります。GitHub内でドキュメントを閲覧、ダウンロードすることができます。GitHub内のドキュメントはトリリオンノード研究会が管理しています。

*: 開発者のためのプラットフォームです。開発のためのドキュメントの保管や共有ができるサイトです。

 ( https://github.co.jp/

  • USB-シリアル変換ドライバーのインストール
    • USB-シリアル変換IC(FT232RQ)を使⽤するためにはドライバーのインストールが必要です。
    • 下記FTDI 社のWeb よりVCP(Virtual COM Port)ドライバーをダウンロードしインストールします。
    • http://www.ftdichip.com/Drivers/VCP.htm
    • VCP ドライバーのダウンロードは、上記Webページ内の表「Currently Supported VCP Drivers:」内のWindows欄のComments内「setup exeutable」をクリックします。

その他の情報

回路の変更:低電力強化のため47KΩをC129の上段に追加になりました。(2022年2月)

      当社在庫がある場合は回路変更前のものでの納品となる場合がございます。
